五十一：KV cache¶

来源:http://mp.weixin.qq.com/s?__biz=MzYyNTk3Njg1NA==&mid=2247484669&idx=1&sn=60789d07c5c18d08c4b5637a8ad780fe&chksm=f01eb784c7693e92032a0c64e9afcb2220df02f822f2c7843a6b8628e2440765189b9e4559ec#rd

1. 学习范围¶

本日主题是 KV cache，重点是 KV cache 原理。本日覆盖： - KV cache 的定义和动机。

Transformer attention 中 Q/K/V 的角色。
KV cache 在 Prefill 和 Decode 中的写入、读取和追加。
KV cache 显存公式。
MHA、MQA、GQA 对 KV cache 的影响。
缓存分配、碎片、分页、滑动窗口和量化。
StreamLLM、attention sinks 与流式长上下文。
KV cache 的常见失败模式和面试表达。

2. Attention 中的 Q/K/V¶

在 self-attention 中，每个 token 的 hidden state 会线性投影成 Query、Key、Value。公式：

Q = X W_Q
K = X W_K
V = X W_V
Attention(Q,K,V) = softmax(QK^T / sqrt(d_head)) V

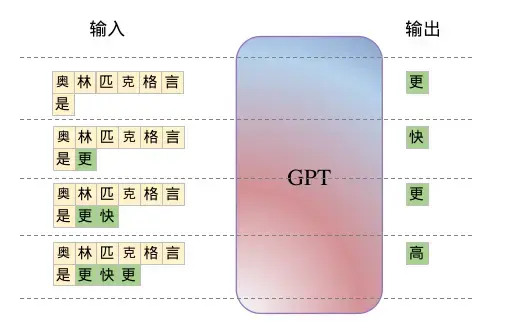

在自回归生成中，新 token 的 query 需要和所有历史 token 的 key/value 做 attention。历史 token 的 K/V 如果每步重复计算，会造成巨大浪费。

3. KV cache 的基本定义¶

KV cache 是在推理时缓存历史 token 的 Key 和 Value 的机制。它保存每一层历史序列的 K/V，供后续 Decode step 直接读取。

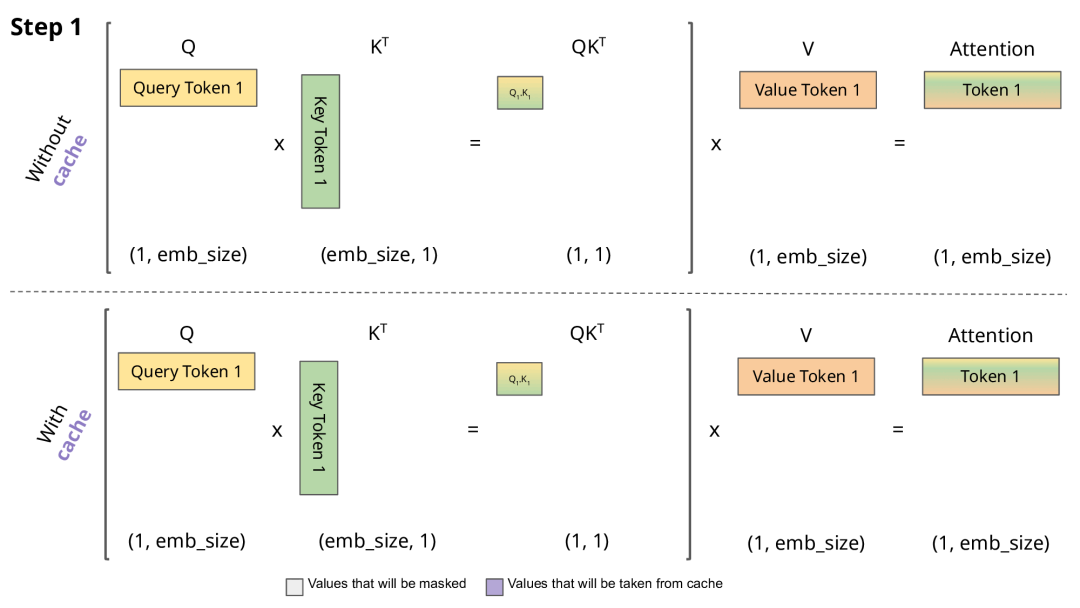

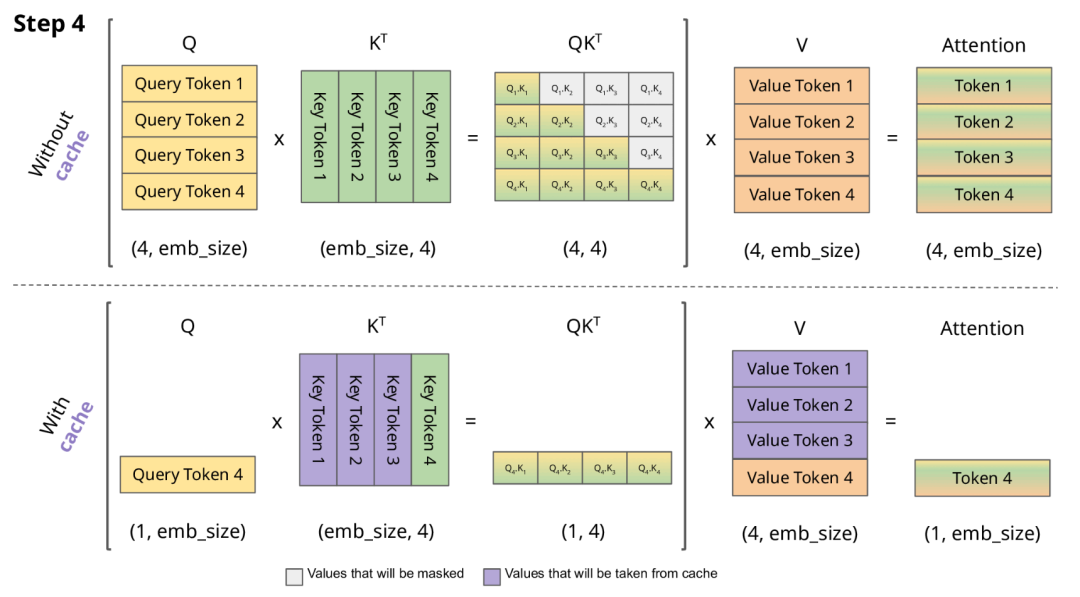

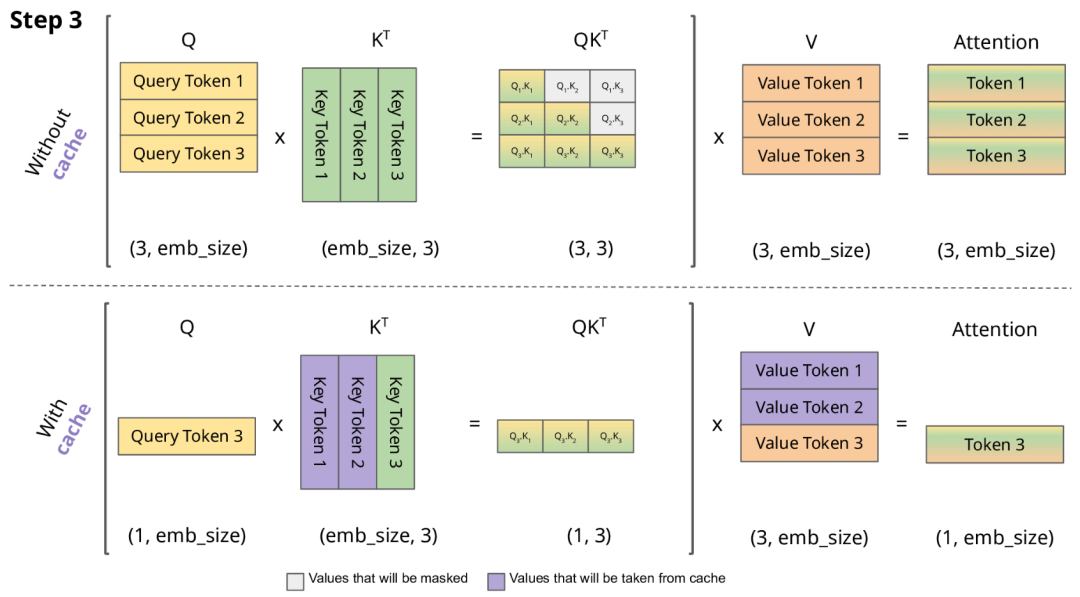

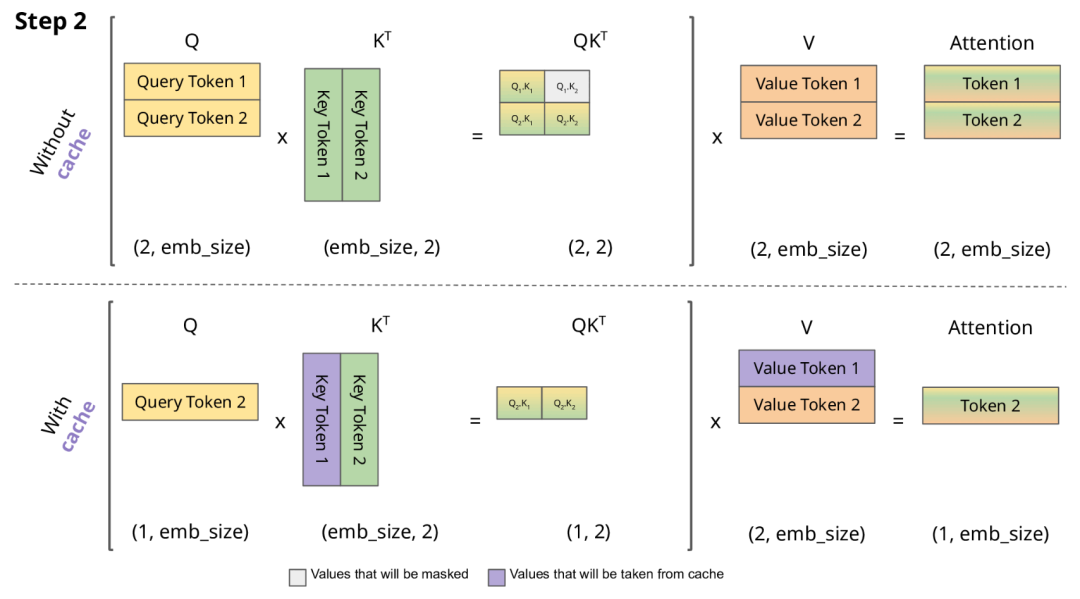

没有 KV cache：

每步都重新计算全部历史 token 的 K/V

有 KV cache：

只计算新 token 的 K/V，并追加到缓存

KV cache 是现代 LLM 高效自回归推理的基础。

4. Prefill 阶段的 KV cache¶

Prefill 处理完整 prompt，并一次性生成 prompt 中每个 token 的 K/V cache。输入：

tokens: [B, S]

输出缓存：

K/V per layer: [B, H_kv, S, d_head]

Prefill 后，Decode 可以从长度 S 的缓存开始生成。

5. Decode 阶段的 KV cache¶

Decode 每步输入一个新 token，计算该 token 的 K/V，并追加到缓存末尾。第 t 步：

old cache length = S + t - 1
new cache length = S + t

当前 query 会 attend 到完整历史 cache。随着生成继续，KV cache 线性增长。

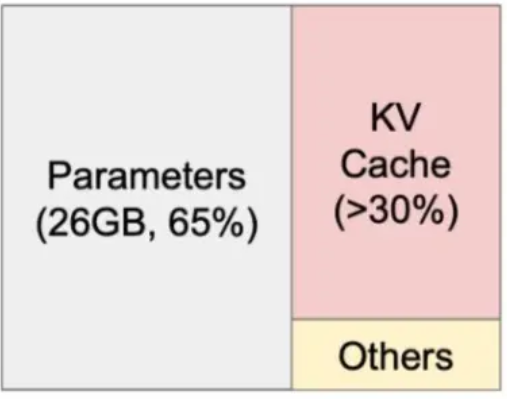

6. KV cache 显存公式¶

单个请求的 KV cache 显存近似：

memory = L * 2 * B * H_kv * T * D * bytes

其中： - L：层数。

2：K 和 V 两份缓存。
B：batch size 或活跃序列数。
H_kv：KV heads 数。
T：缓存序列长度。
D：head dimension。
bytes：每个元素字节数，例如 fp16 为 2。

这个公式是面试高频点。

7. KV cache 与模型结构¶

不同 attention 结构影响 H_kv： - MHA：每个 query head 都有对应 K/V head，H_kv = H。

MQA：所有 query head 共享一组 K/V，H_kv = 1。
GQA：多个 query head 共享一组 K/V，1 < H_kv < H。

MQA/GQA 的主要推理收益是显著降低 KV cache 显存和带宽压力。

8. KV cache 与 batch size¶

KV cache 与活跃序列数线性相关。并发越高，需要保存的 KV cache 越多。推理服务中的 batch 不只是静态 batch，而是动态活跃请求集合。每个请求有不同 prompt 长度和生成长度，这让 KV cache 管理变复杂。

9. KV cache 与上下文长度¶

KV cache 与序列长度 T 线性相关。上下文越长，每个请求的缓存越大。长上下文推理的压力： - 初始 Prefill 产生大量 KV。

Decode 每步读取更长 KV。
并发能力下降。
更容易显存不足。

10. KV cache 与 Decode 性能¶

Decode 每步读取历史 KV cache，因此缓存布局和内存带宽影响很大。瓶颈来源： - 大量 KV 读取。

不同序列长度造成不规则访问。
cache fragmentation。
动态分配开销。
GPU memory bandwidth 限制。

Decode 优化很大一部分就是 KV cache 优化。

11. 缓存预分配¶

简单做法是按最大上下文长度为每个请求预分配 KV cache。优点： - 实现简单。

地址连续。
管理容易。

缺点： - 大量浪费。

短请求也占最大长度空间。
并发能力下降。

因此高性能推理系统通常需要更细粒度的缓存管理。

12. 缓存碎片¶

请求长度不同、结束时间不同，会造成 KV cache 碎片。碎片会让显存看似剩余很多，但没有足够连续空间分配新请求。碎片问题类似操作系统内存管理，也是 PagedAttention 的重要动机。

13. Paged KV cache¶

Paged KV cache 把 KV cache 切成固定大小 block/page。一个序列的逻辑 KV 可以映射到多个非连续物理 block。优势： - 减少预分配浪费。

减少碎片。
支持动态增长。
更容易共享 prefix。
提升并发。

vLLM 的 PagedAttention 就是代表性方案。

14. Sliding Window KV cache¶

Sliding window 只保留最近窗口内 token 的 KV cache。超出窗口的历史不再参与注意力。收益： - 显存上限固定。

Decode 每步成本受控。
适合流式长文本。

风险： - 丢失远程依赖。

不适合需要全局记忆的任务。

15. Attention Sinks 与 StreamLLM¶

StreamLLM 提出 attention sinks 现象：模型在长流式推理中往往需要保留少量初始 token，配合最近窗口，可以维持较稳定生成。策略可抽象为：

keep initial sink tokens + keep recent sliding window

这为无限流式推理提供了一种缓存裁剪思路。

16. Quantized KV cache¶

KV cache 量化把 K/V 从 fp16/bf16 降到 int8、fp8 或更低精度，以减少显存和带宽。收益： - 更高并发。

更低显存。
Decode 带宽压力降低。

风险： - 精度损失。

模型质量下降。
实现复杂。
不同层和 head 敏感度不同。

17. Prefix Cache¶

Prefix cache 复用相同 prompt 前缀的 KV cache。适合系统 prompt、长模板、RAG 固定前缀等场景。收益： - 减少重复 Prefill。

降低 TTFT。
降低计算成本。

挑战： - 前缀匹配。

cache 生命周期。
权限隔离。
多用户共享安全。

18. KV cache 与推理调度¶

调度器需要同时考虑计算资源和 KV cache 空间。当 KV cache 空间不足时，即使 GPU 算力空闲，也无法接纳新请求。调度策略需要考虑： - 每个请求已用 KV。

预计生成长度。
最大上下文长度。
是否可以抢占。
是否可以换出。
是否需要优先短请求。

19. KV cache 与显存估算案例¶

假设：

L=32, H_kv=32, D=128, T=4096, bytes=2, B=1

KV cache 约为：

32 * 2 * 1 * 32 * 4096 * 128 * 2 bytes
= 2,147,483,648 bytes
约 2 GB

这说明长上下文下 KV cache 很快成为关键显存成本。

20. 常见失败模式¶

KV cache 相关失败包括： - 显存不足。

cache 泄漏。
batch 调度低效。
prefix cache 跨用户泄露。
滑动窗口导致远程信息丢失。
量化导致质量下降。
cache eviction 策略导致请求失败。
长尾请求占用大量缓存。

21. 面试表达要点¶

推荐表达：

KV cache 保存历史 token 的 K/V，避免 Decode 阶段重复计算历史。
它把计算问题转成显存和带宽问题。
显存与层数、KV head 数、序列长度、batch、head 维度和 dtype 线性相关。
